dveřní závěs 11R15 s pojistkou stříbrný Zn
Kód: 0820077500Související produkty
Detailní popis produktu

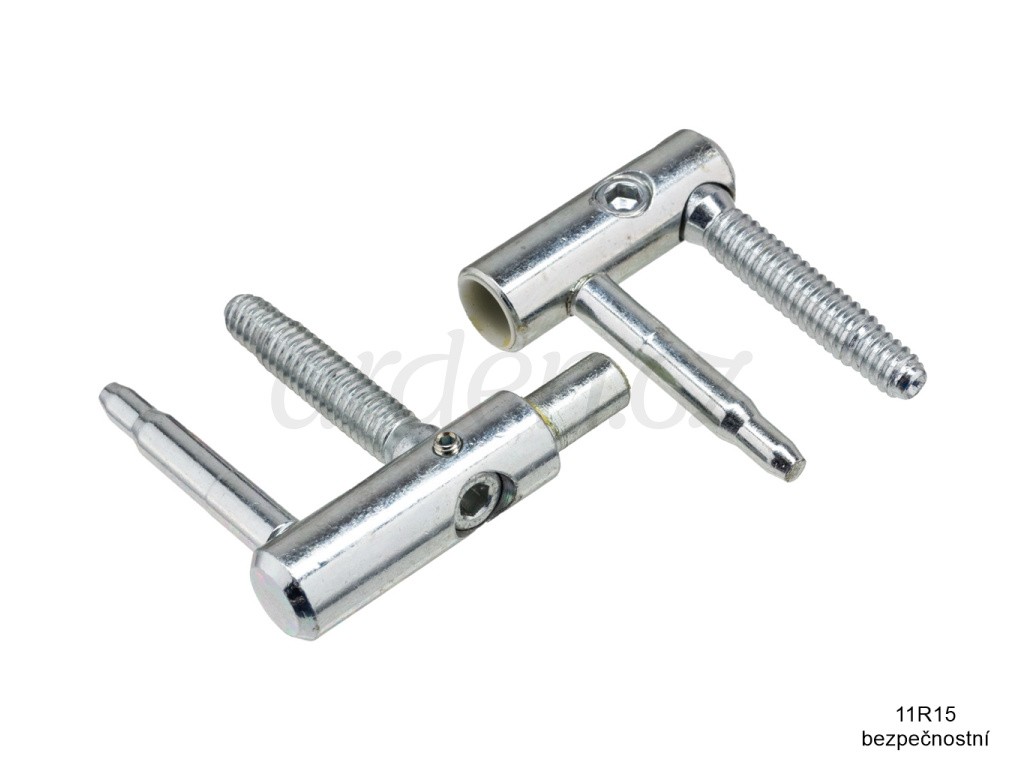

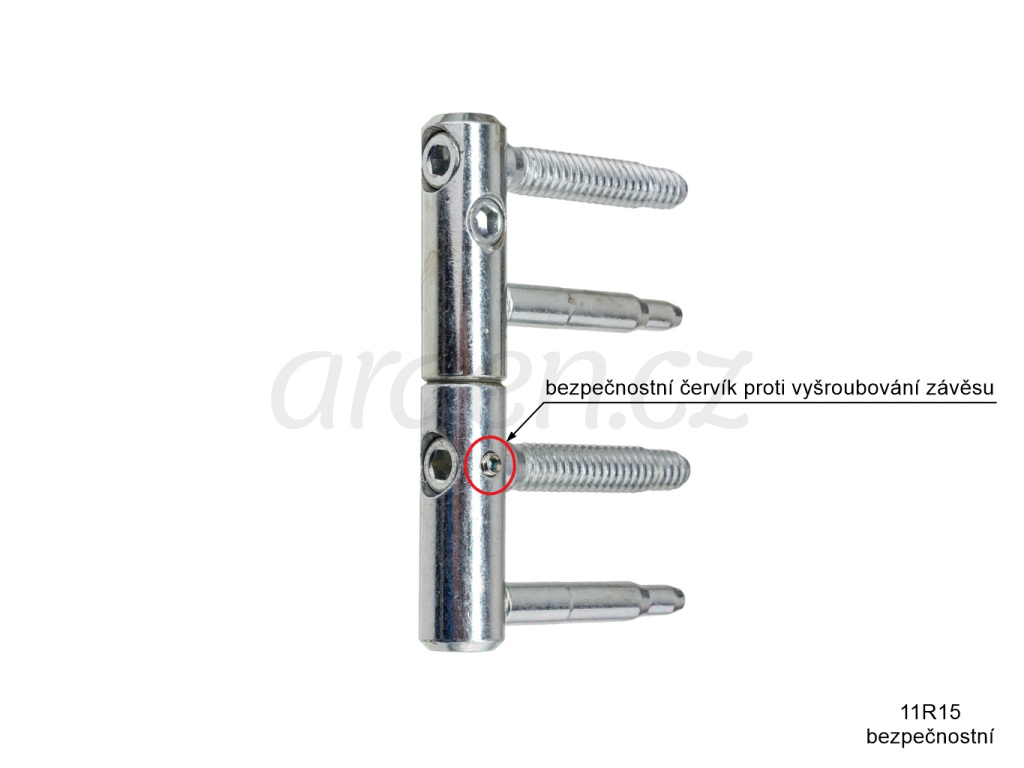

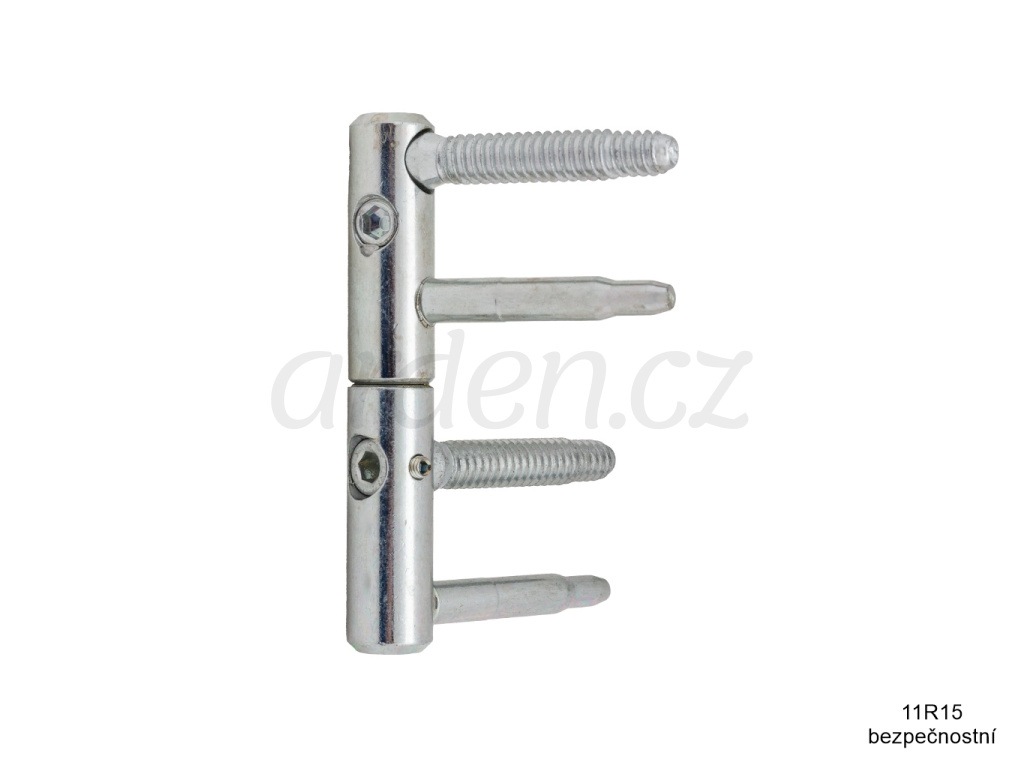

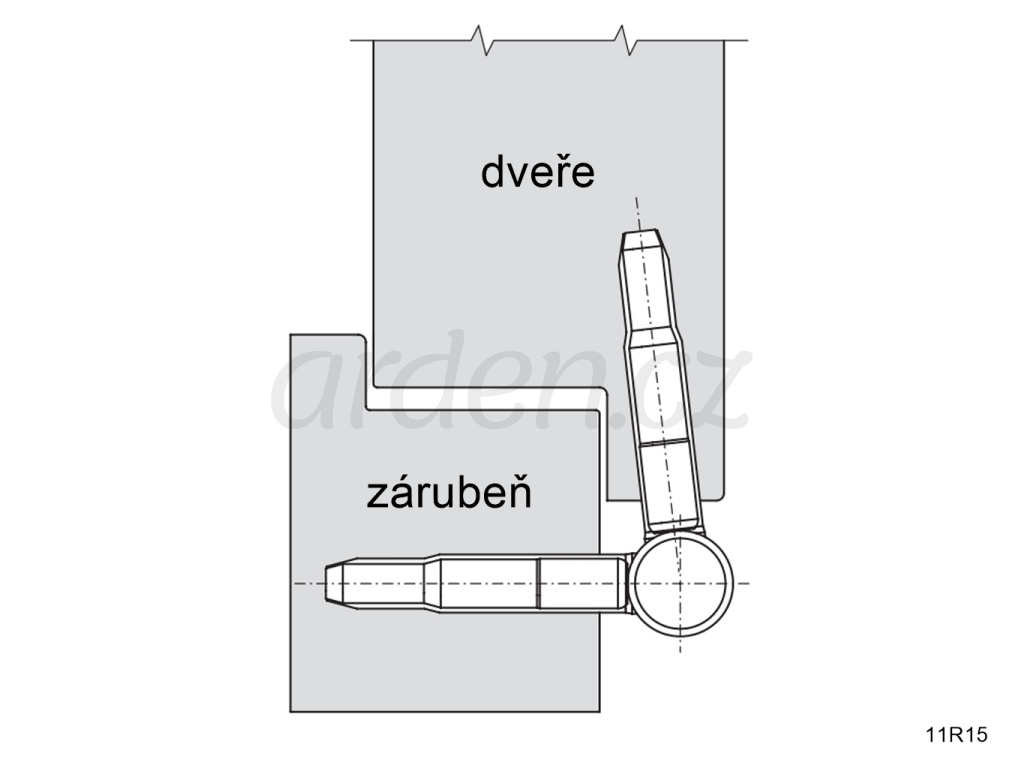

Bezpečnostní pant SFS 11R15 s pojistkou se používá pro dřevěné dveře s polodrážkou v případě otevírání ven, kdy jsou panty přístupné z venkovního prostoru. Aby se zamezilo nežádoucímu vyšroubování pantů nepovolanou osobou, zašroubuje se z vnitřní nepřístupné strany do těla závěsu bezpečnostní červík, který znemožní vyšroubování závěsu z rámu dveří.
Aby bylo zajištění účinné, musí se červík zašroubovat do jednoho z důlků v čepu závěsu. Na těle pantu jsou závity pro dva červíky, ale vždy se šroubuje jen jeden červík z nepřístupné strany podle toho, zda se jedná o levé či pravé dveře. Na čepu závěsu jsou po 180° dva důlky, jejichž pozici je vhodné si na pantu označit a pant seřizovat vždy po půlotáčkách podle poznačené pozice důlků. Jakmile jsou dveře seřízeny, tak se při otevřeném křídle zašroubují červíky do pantů. Po zavření křídla jsou červíky nepřístupné a plní bezpečnostní funkci.

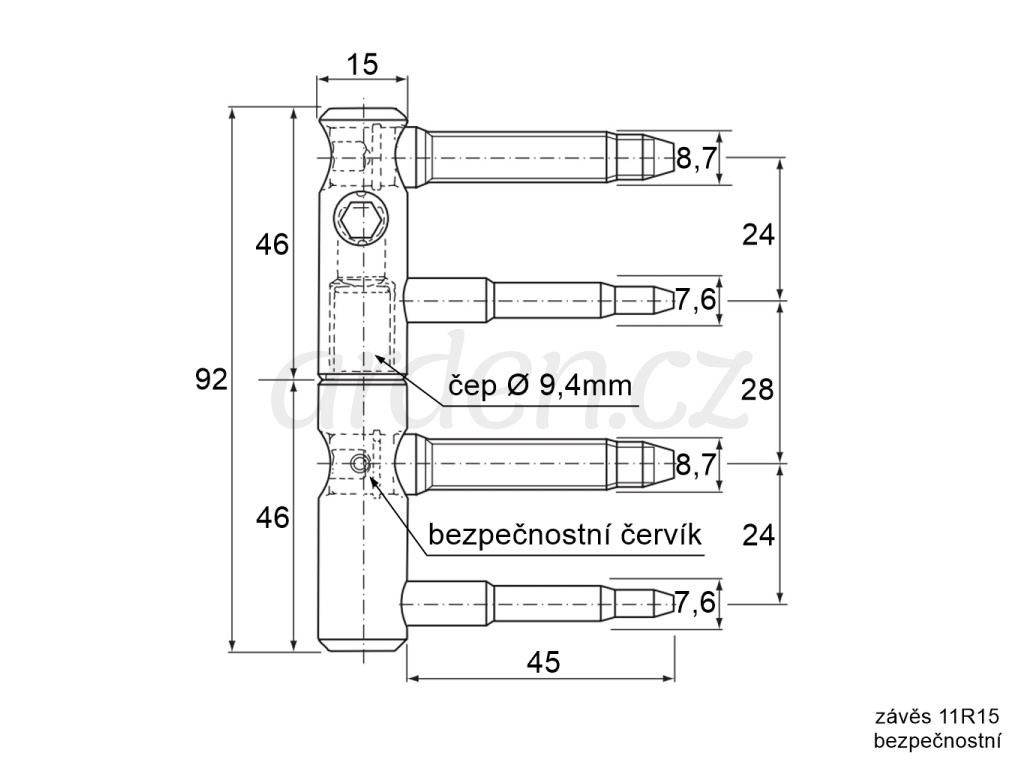

Při vrtání otvorů na čepy je důležité dodržet rozteč čepů 24mm a dbát na souosost vrtaných otvorů. Pokud tyto podmínky nejsou dodrženy, tak zejména ve tvrdém dřevu může dojít při násilném zašroubovávání k uvolnění závitového čepu v těle pantu a jeho vyjetí ven.
Horním dílem pantu lze seřídit dveře výškově a posunout vlevo či vpravo. Spodním dílem se seřizuje přítlak na těsnění.
Nejvhodnější postup při vrtání otvorů je pomocí vrtací šablony pro závěsy 11R15.

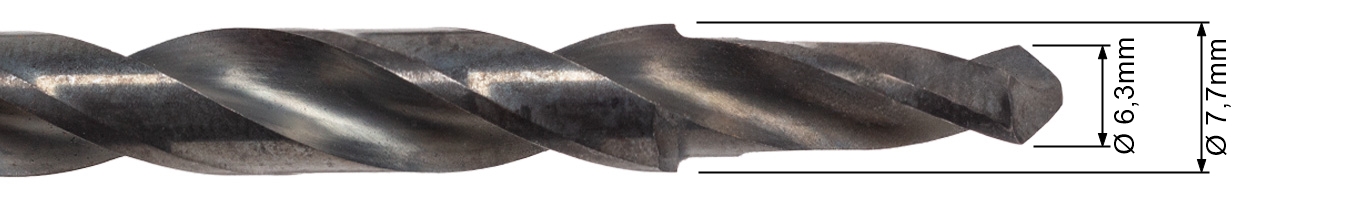

Pokud se na předvrtání otvorů pro čepy použije originální vrtací šablona, tak se pro vrtání otvorů použije přiložený dvoustupňový vrták Ø 7,7/6,3mm s nastavitelným dorazem. Originálním prvkem těchto závěsů, odlišujícím je od konkurence, jsou stupňovité závity a čepy, které usnadňují osazení pantů. Je ale důležité dorazem na vrtáku správně nastavit hloubku vrtání, aby nebyla příliš hluboká a nedošlo k převrtání větším průměrem vrtáku konec díry určené pro užší část závitového čepu.
Doplňkové parametry
Kategorie: | Dveřní závěsy |
---|---|
nosnost 2 závěsy: | 100 kg |
nosnost 3 závěsy: | 120 kg |
seřízení na výšku: | 0/+3mm |
seřízení vlevo/vpravo: | +/- 3mm |
seřízení dopředu/dozadu: | +/- 3mm |
vrták pro předvrtání: | Ø 7,7/6,3mm |
