Detailní popis produktu

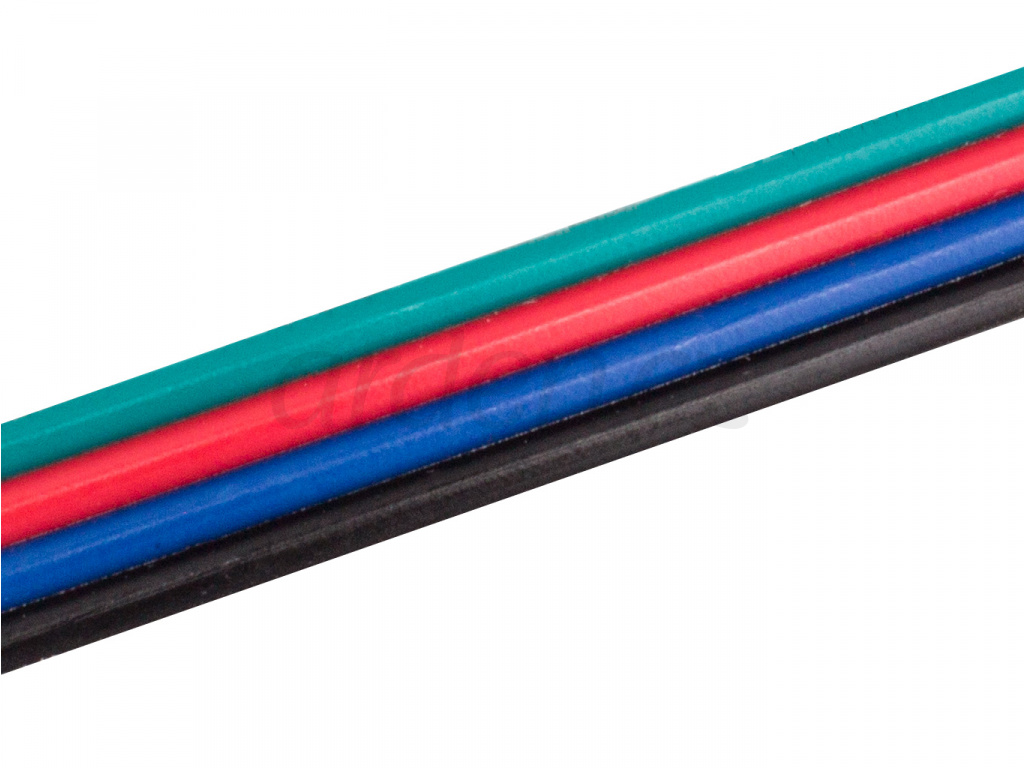

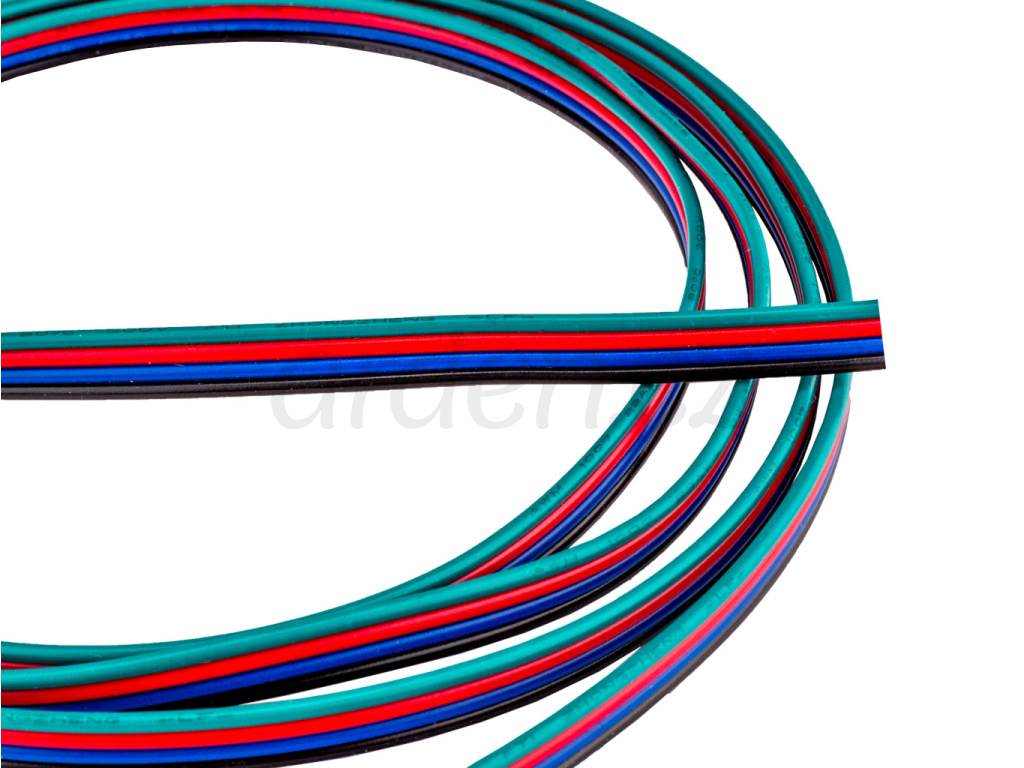

Tímto plochým 4-žilovým RGB kabelem se propojí barevný LED pásek s ovladačem. Jednotlivé barevné žíly usnadňují správné zapojení pásku s ovladačem. Nejspolehlivější spojení kabelu s LED páskem je letováním.
Může se stát, že barevné pořadí jednotlivých žil kabelu nebude odpovídat barevnému pořadí na LED pásku. V tomto případě doporučujeme jednotlivé žíly kabelu překřížit a přiletovat tak, aby barvy odpovídaly barvám na LED pásku.

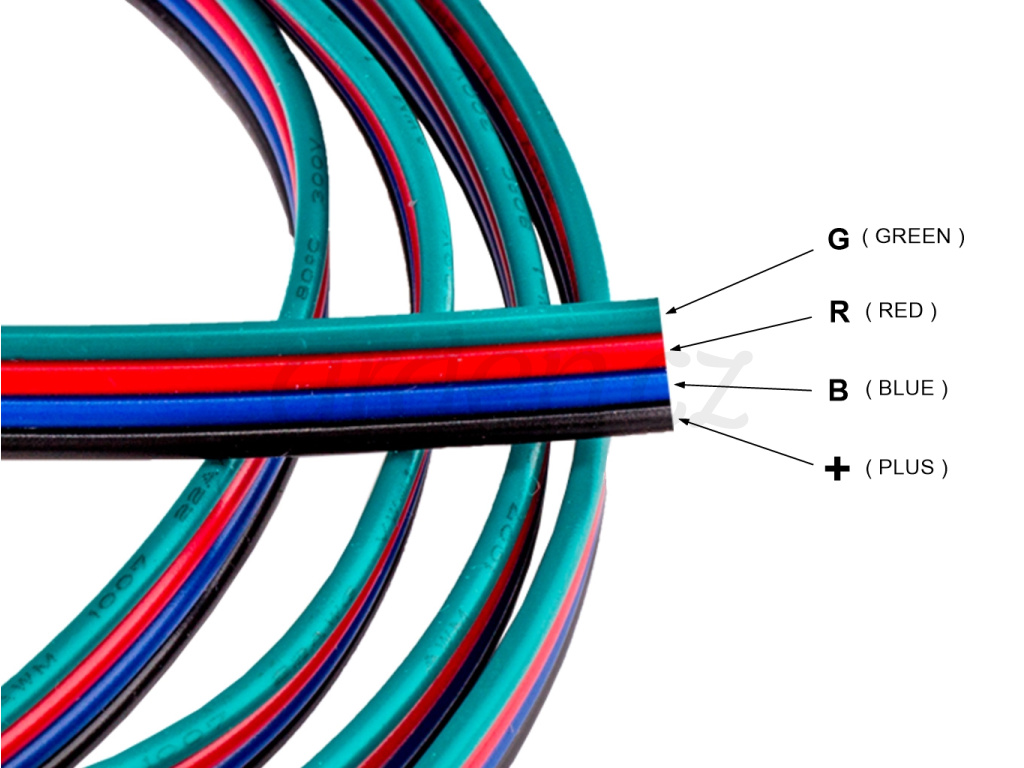

Správné zapojení je :
zelená žíla (GREEN) - přiletovat na kontakt G na LED pásku a připojit na kontakt G na ovladači
červená žíla (RED) - přiletovat na kontakt R na LED pásku a připojit na kontakt R na ovladači
modrá žíla (BLUE) - přiletovat na kontakt B na LED pásku a připojit na kontakt B na ovladači
černá žíla - přiletovat na kontakt + na LED pásku a připojit na kontakt + na ovladači
V případě nesprávného propojení jednotlivých barev na LED pásku s označením na ovladači nebudou odpovídat svítící barvy volené ovladačem.
Parametry produktu:
| Pracovní napětí: | max. 50V |
|---|---|
| Proudové zatížení: | max. 4 x 3,5A |
| Druh izolace: | PVC |
| Pracovní teplota: | -30° až +70°C |
| Teplota při instalaci: | -5° až +70°C |
| Délka kabelu od pásku k ovladači: | max. 5 m |
