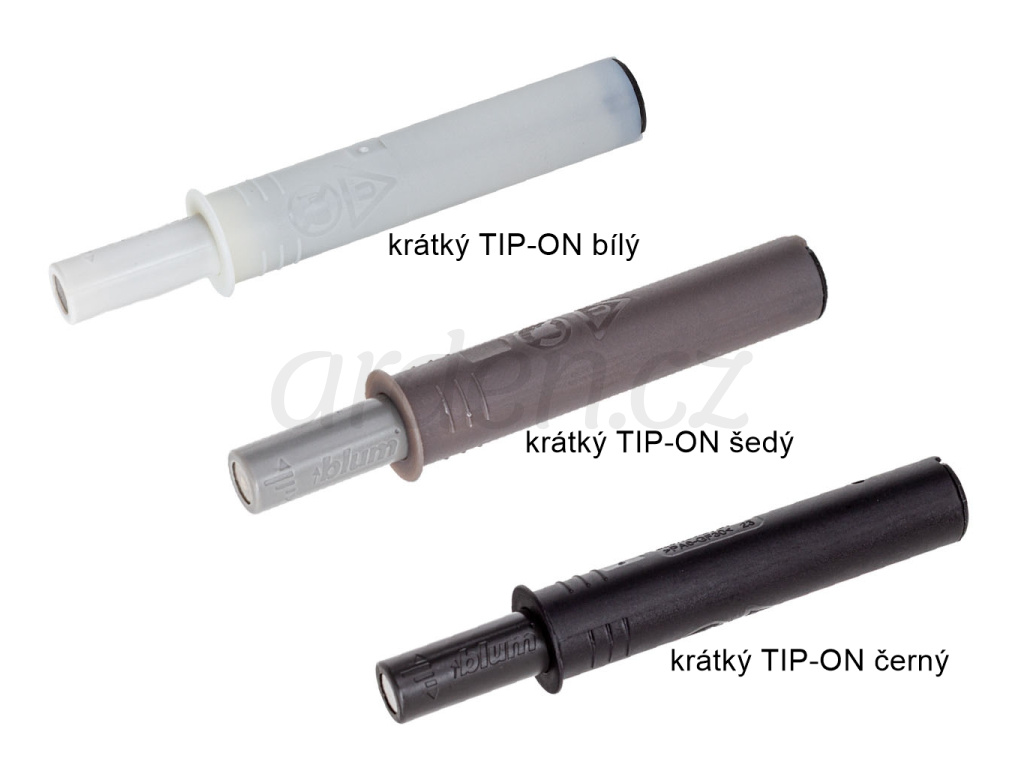

Blum TIP-ON vyhazovač s magnetem krátký 956.1004

Detailní popis produktu

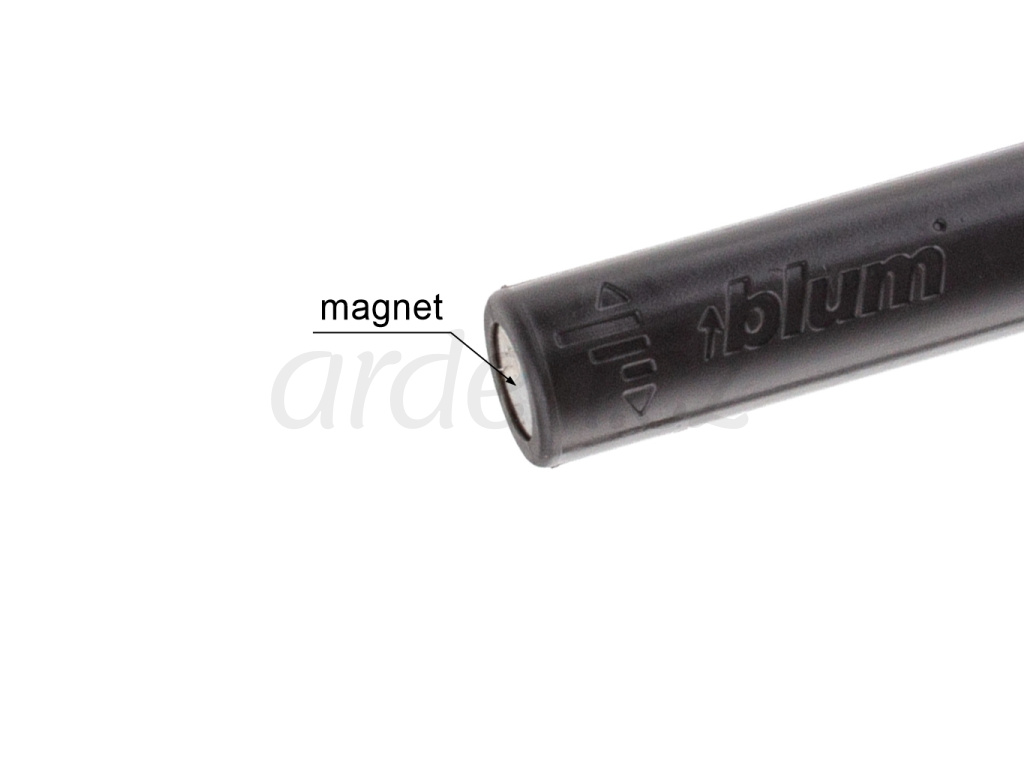

Vyhazovač TIP-ON s magnetem v krátké verzi má dráhu vysunutí cca 17 mm. Doporučuje se použít pro naložená dvířka do výšky cca 1300 mm a výklopné systémy Aventos. Tato verze s magnetem je určena pro závěsy bez zavíracích pružin.

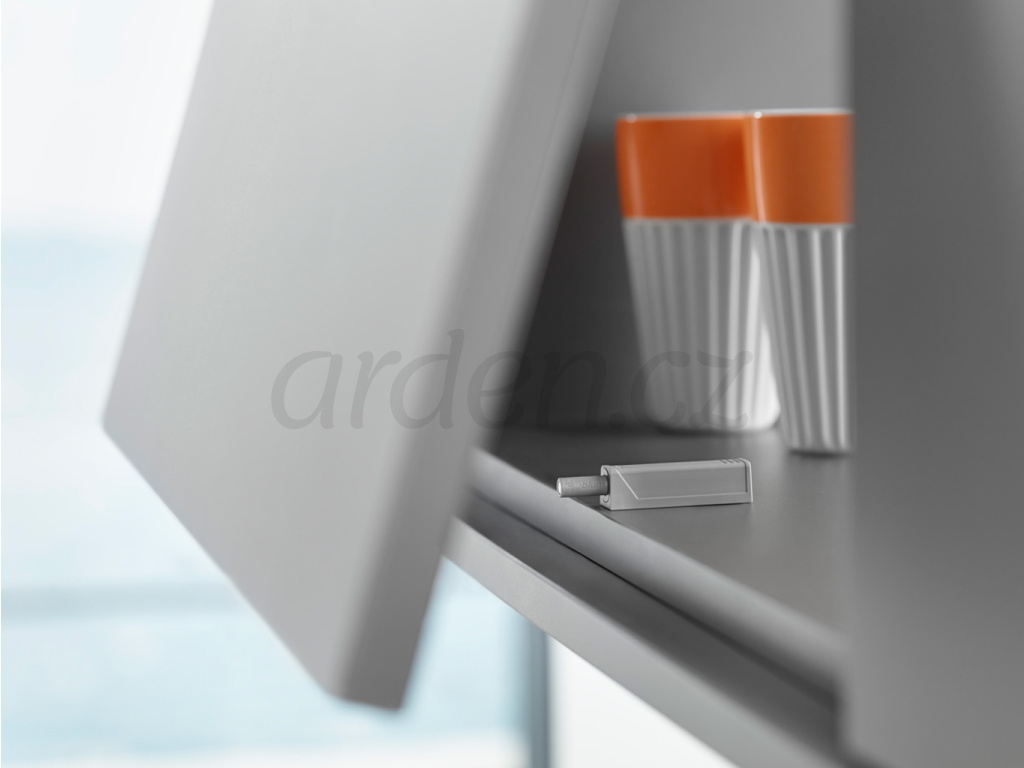

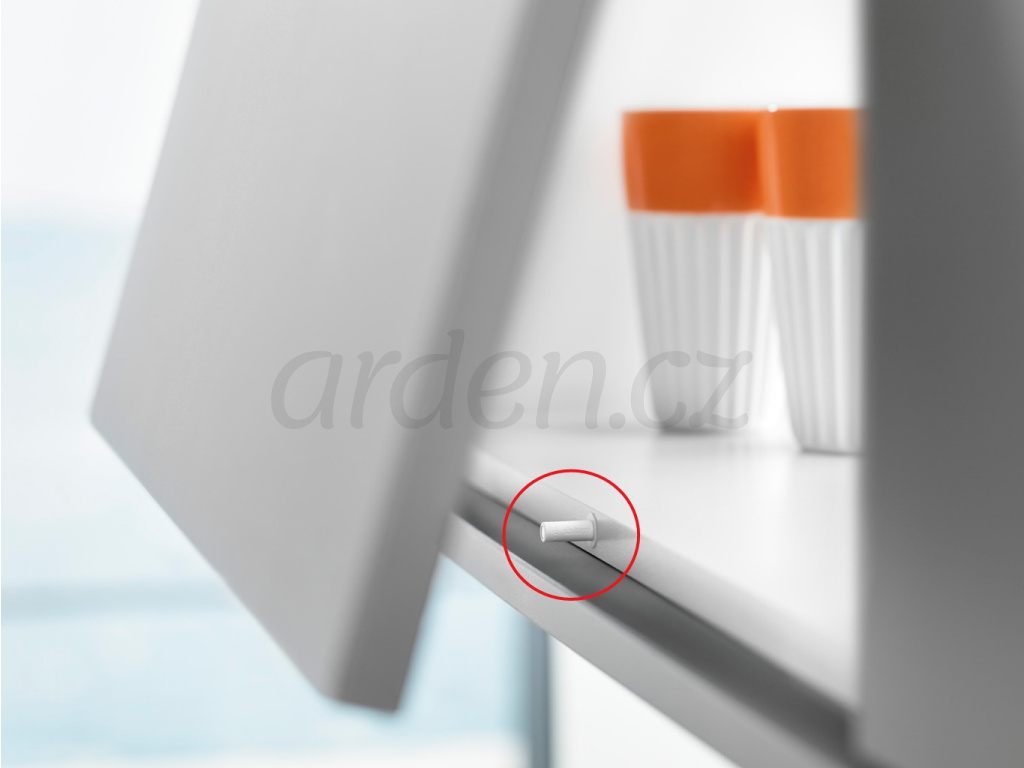

TIP-ON se instaluje buď do otvoru v korpusu o průměru 10mm a min. hloubce 50 mm a nebo na povrch korpusu v kombinaci s upevňovacím adaptérem. Zatlačením na dvířka dojde k vysunutí pístu a pootevření dvířek. Po zavření dvířek a jejich krátkém dotlačení ke korpusu se píst zajistí v zavřené pozici.

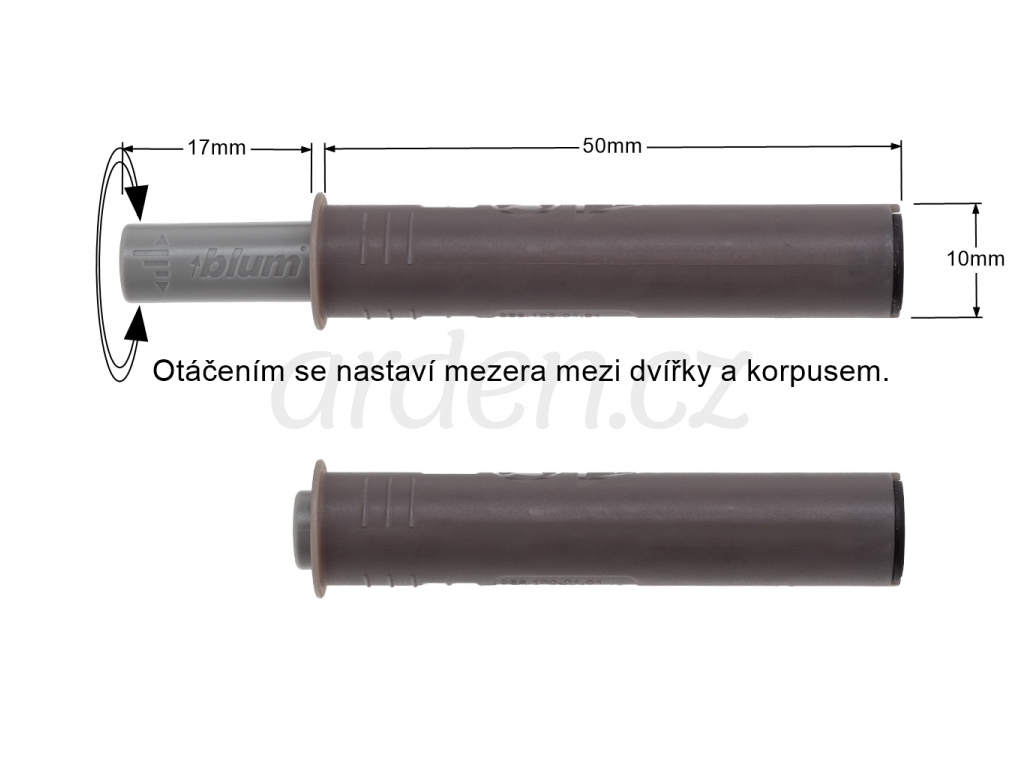

Otáčením vysunutého pístu se seřizuje odstup dvířek od korpusu v rozsahu -1 až +4 mm. Minimální mezera mezi dvířky a korpusem musí být taková, aby po zatlačení dvířek ke korpusu došlo k aktivaci mechanismu a vysunutí pístu.

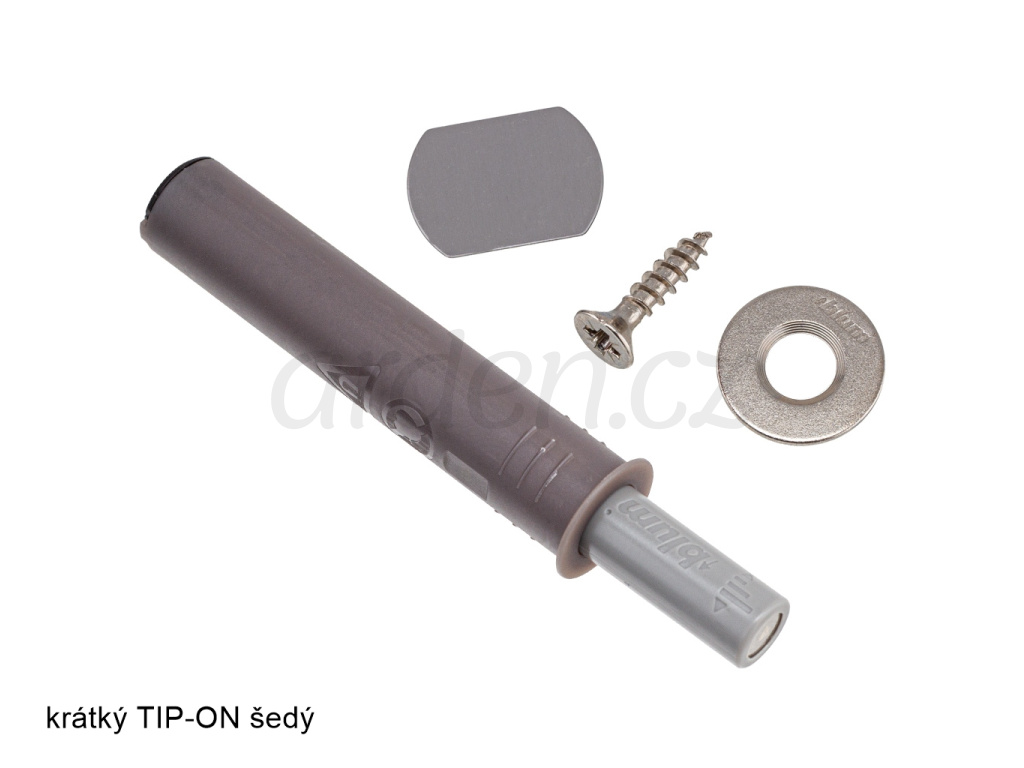

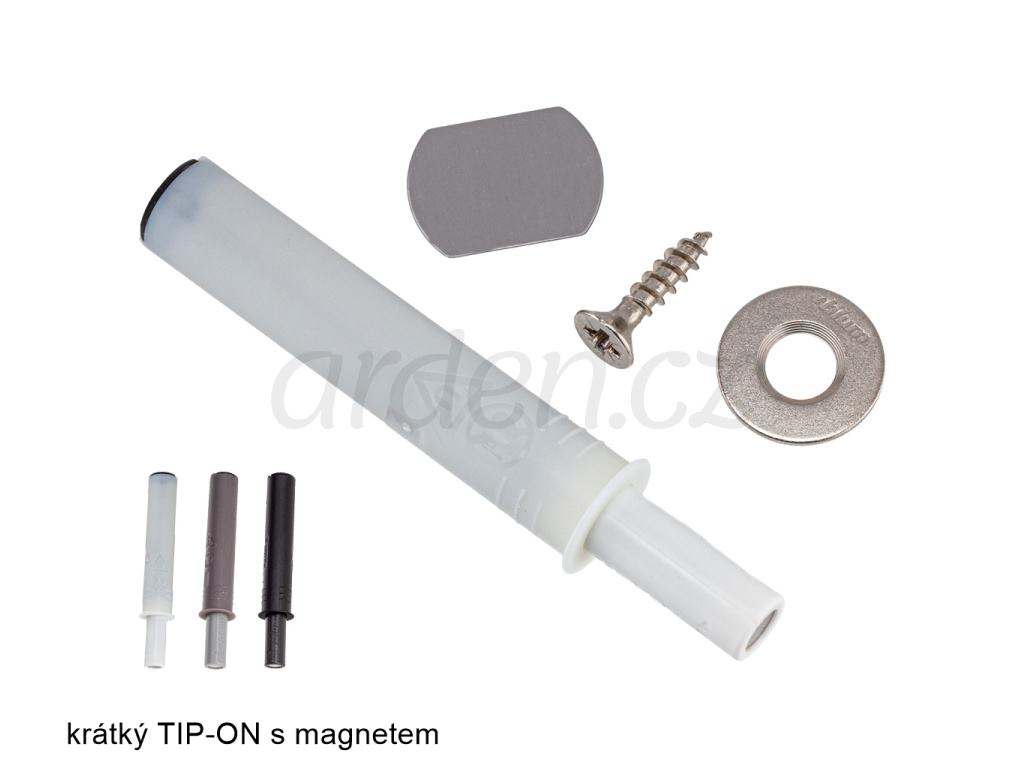

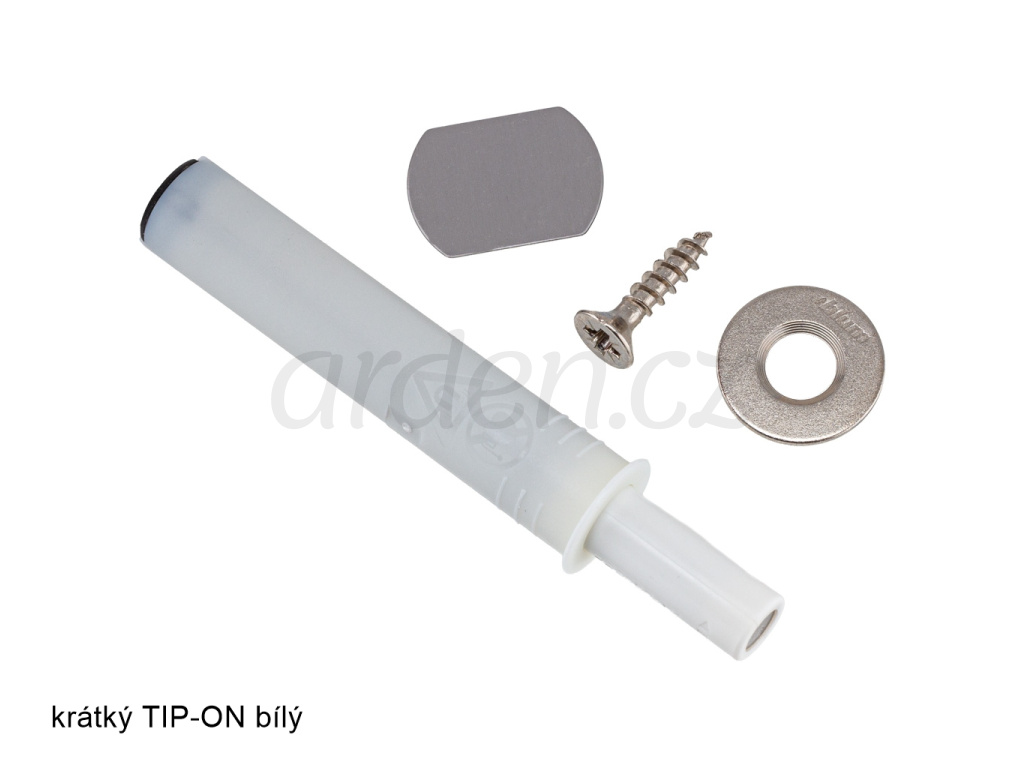

Balení obsahuje TIP-ON + nalepovací protiplech + šroubovací protiplech s vrutem.

Návod k montáži najdete v záložce soubory ke stažení.
