Detailní popis produktu
Tento kvalitní senzorový spínač slouží k ovládání napěťových LED pásků. Ovládá se dotykem na difuzor v místě páskového senzoru. Krátkým dotykem se světlo plynule rozsvítí, dalším dotykem pozvolna zhasne. Při zapnutém světle a přidržením prstu v místě senzoru dochází k regulaci intenzity světla.
Po nastavení vhodné intenzity světla se tato uloží do paměti vypínače a při dalším zapnutí bude pásek svítit poslední nastavenou intenzitou.

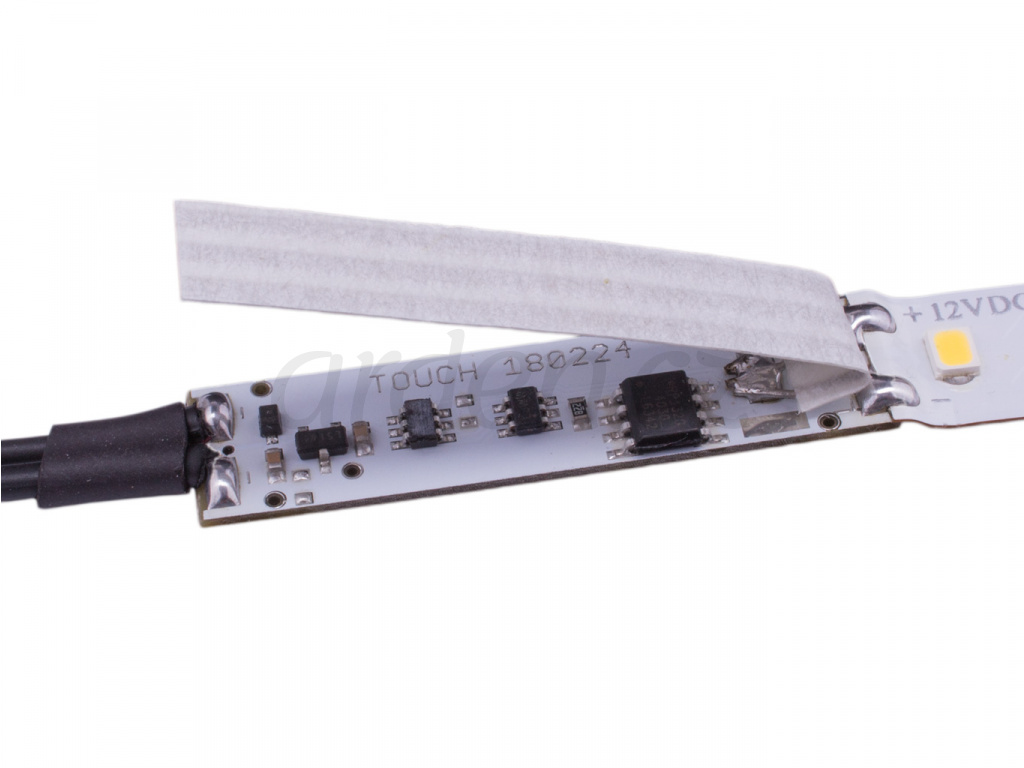

Připojení LED pásku k vypínači se provádí letováním. Taktéž přívodní dvojlinka od napájecího zdroje se na straně vstupu přiletuje k vypínači. Je bezpodmínečně nutné dodržet polaritu na obou stranách a nezaměnit vstup a výstup. Při nesprávném zapojení může dojít ke zničení vypínače.

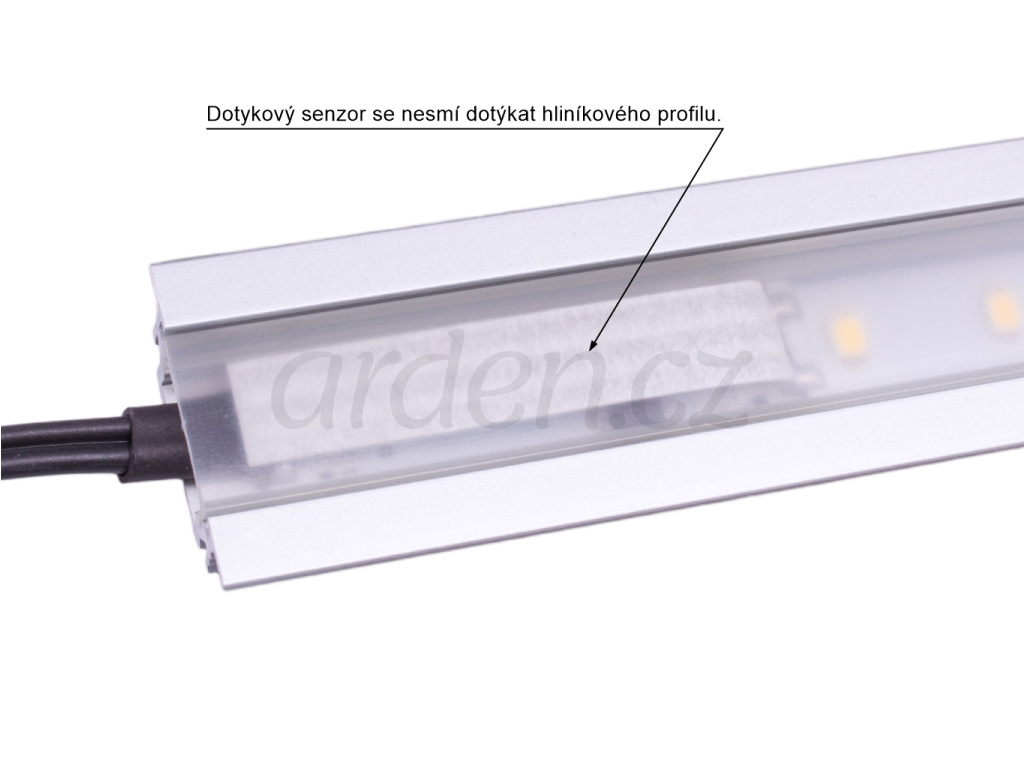

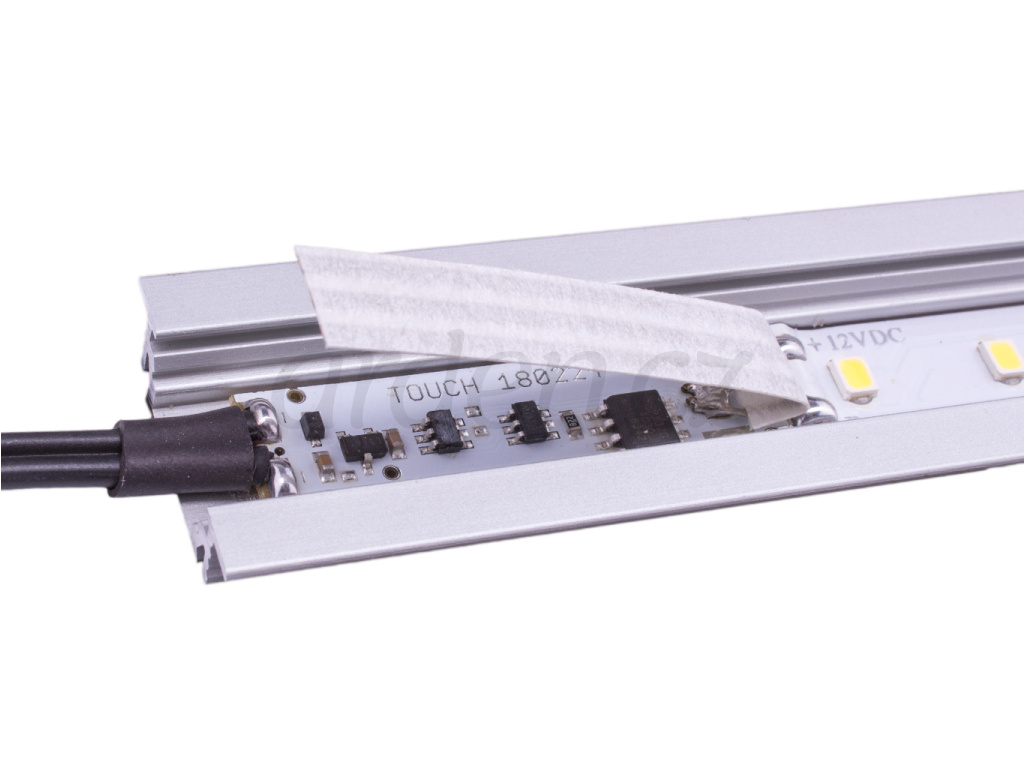

Plošný spoj vypínače se musí do hliníkového profilu přilepit tenkou oboustrannou lepící páskou nebo např. silikonovým tmelem.
Pro napájení ze sítě použijte napájecí stejnosměrný zdroj 12V nebo 24V určený pro napěťové LED pásky.
Podrobný návod s popisem nastavení a ovládání najdete v záložce soubory ke stažení.
Parametry produktu:
| Ovládání vypínače: | Dotykem |
|---|---|
| Orientační dioda: | Ne |
| ? Vstupní napětí: | 12-24V DC |
| ? Proudové zatížení: | 10/7 A |
| ? Způsob ovládání: | dotykový |
| ? Stupeň krytí: | IP 20 |
| Spotřeba v pohotovostním stavu: | 50 mW |
| Velikost aktivní dotykové plochy: | 40 mm |
| Rozsah regulace: | 1 - 100 % |
| Rozměry: | 10 x 40 mm |
| Paměť posledního nastavení jasu: | ano |
| Paměť posledního nastavení jasu po odpojení napájení: | ano |
